元領耐火材料
澆注料是一種不需成型，燒成加水攪拌后具有流動性較好的耐火材料。它的結構由骨料、粉料和膠劑按工藝比例配制而成的，可取代形狀復雜、異型程度高、面積廣等異型多變的制品所替用，具有施工方便、縮短工期、減輕勞動強度等施工優點。其中高鋁澆注料中氧化鈣含量低，可以減少物渣的產生及提高產品的耐火強度和抗渣性。因為澆注料不是簡單一句話就能說明白的材料，所以今日元領小編將給大家介紹高鋁澆注料是什么。
澆注料又叫耐火澆注料，是屬于耐火材料中一種不定形耐火材料。除此之外，澆注料是因為通過澆注的施工方法才被叫做澆注料。耐火澆注料分為輕質澆注料、高鋁澆注料、剛玉澆注料、低水泥澆注料和耐酸澆注料等類，其中澆注料有耐磨、耐熱震、使用方面等優點，被廣泛的應用于窯爐內襯隔熱層、鍋爐和高溫爐等爐襯的建造及生產高鋁耐火磚中。

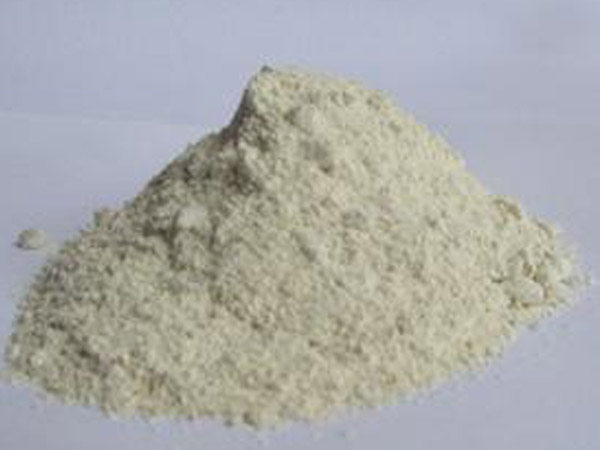

高鋁耐火澆注料身為澆注料中的一類，可以說是常用的一種澆注料，高鋁澆注料具備耐火度高，氣密性小，抗熱震、抗腐蝕等特點。而體密不同的澆注料，耐磨系數高低不一樣?？骨治g性主要是加外其他成分不同的材料使其具備好多的硬性指標。高鋁質原料基質不同，生產出的澆注料基質也就有了高低之分，可在鍋爐、高爐、熱風爐、加熱爐、陶瓷窯爐等各種窯爐做內襯。現在的高鋁澆注料廠家好多都采取了微粉技術。使該澆注料含鈣低，強度好。
耐火澆注料是由耐火骨料、粉料和結合劑組成的混合料，根據原材料的不同可以分為高鋁耐火澆注料、剛玉耐火澆注料、和耐酸澆注料等等；根據化學性質不同可以分為耐酸澆注料、中性澆注料和耐堿澆注料；根據結合劑成分不同可以分為有機結合澆注料和無機結合澆注料；根據選用的結合劑結合方式不同可以分為：水硬性結合澆注料、氣硬性結合澆注料、熱硬性結合澆注料和陶瓷結合澆注料；根據密度不同可分為：輕質澆注料和重質澆注料；根據性分為：高強耐磨澆注料、耐高溫澆注料、低水泥澆注料、鋼纖維澆注料、抗渣耐磨澆注料等類。
不同的耐火澆注料的有著自己的優勢。比如輕質耐火澆注料的積密度小，熱導率低，所以具有良好的隔熱性能；低水泥耐火澆注料的適用范圍廣，可以很好的應用于加熱爐、各種熱處理爐、電爐爐蓋、豎窯、回轉窯、高爐出鐵口、鋼包、鐵水包等內襯；剛玉和高鋁澆注料的材質好，使得其機械強度、耐磨和耐熱震的性能也十分的給力。
澆注料相對于其他的耐火材料來說有除了耐火性能好以外，還有著耐磨、耐酸、耐腐蝕、機械強度高和適用性強等良好的性能。就拿高鋁耐火澆注料來說，澆注料中的水泥含量低，也就是氧化鈣含量低，減少了材料中低熔物的產生，從而提高了產品的耐火度，高溫強度以及耐渣性，澆注料的攪拌用水量只有普通澆注料的二分之左右，因而提高了澆注料的密實度，氣孔率減小。成型養護后，生成的水泥水化物少，在加熱烘烤時，不存在大量的水分外泄，降低中溫強度的情況，而且隨著溫度升高，材料逐漸燒結，強度不斷提高。
澆注料施工方法不同于普通的水泥混凝土，在施工過程中有較高的施工要求，在施工時，要注意耐火澆注料的配合比，不得隨便的去改變，攪拌好后的耐火澆注料不能再加水或其他物料；澆注用的模板應有足夠的強度和剛度，支模尺寸準確，并防止在施工過程中變形；如果有膨脹縫時，要加膨縫材料，并應保持設計要求的狀態；模板接縫應嚴密不漏漿，對模板應采取防粘措施；與澆注料接觸的隔熱砌體表面，應采取防水措施；耐火澆注料的澆注應連續進行，在前層澆注料凝結前，應將次層澆注料澆注完畢，間歇超過凝結時間，應按施工縫要求處理。施工縫宜留在同排錨固磚的中心線上；耐火澆注料在施工后，要及時的進行養護，不同的澆注料的保養時間和方法都不樣，所以要嚴格的按照施工的要求進行施工作業，這樣才能保證耐火澆注料的強度。
拿高鋁澆注料的施工方法來說，施工現場預先要做到三通一平，施工器具及施工表面必須干凈整潔。適宜施工溫度30℃，不能在低于5℃的施工環境下進行施工。采用清潔飲用水PH=6-8，拌合水應準確稱量，加入量為總量的6.5-7.5%，可根據氣溫狀況適當增減。采用強制式攪拌機，混合必須均勻，攪拌工具必須清潔。攪拌順序是先干混3min，均勻后加入規定用量水攪拌6min。出料時，流動度控制在適宜振動的范圍之內?；鞜捄玫哪嗔媳仨氃?span>30min內使用完畢，失去流動性的澆注料不能再重復使用。澆注厚度每次以30cm為宜，每一個振動點振動3-5min，振動到完全密實為止。所有磨具的澆注面應預先涂一層機油，預埋金屬件應刷一層2mm厚的瀝青漆。施工完畢后，表面用塑料加厚膜覆蓋，隔絕空氣養護72h后脫模,養護適宜溫度35--40℃。
通過上述元領小編給大家對高鋁澆注料是什么的介紹。相信大家對其應該有一定的了解，舉個例子來說，高鋁澆注料不僅在常溫下強度高，而且經中溫和高溫處理后的強度不發生下降，強度比傳統耐火澆注料的高出3-5倍；烘烤制度可根據高爐施工情況、結合其它材料情況，另行制定。制作小型預制塊時應特別注意養護，盡量避免潮濕環境，保持澆注現場干燥通風，有條件的是在干燥車間內脫模直接進行干燥。其實，任何澆注料都是通過澆注的方式進行施工，在施工的過程中要注意施工的要求，這樣才能保證耐火澆注料的強度要求。
